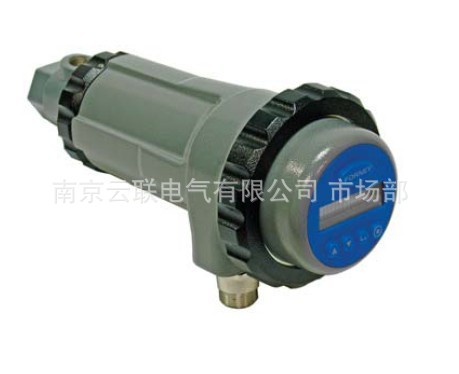

FORNEY 福尼 一體式火焰探測器 UniFlame II系列
特性：
Forney’s UniFlame? II series fl ame
detectors utilize micro-processor based
controllers in conjunction with solid
state infrared (IR) and ultraviolet
(UV) sensors and dual cell technology
for optimal fl ame detection and
discrimination.
Housing Material: Cast aluminum with gray polyester powder coat
fi nish
Housing Weight: 5.9 lbs (2.69kg), 7.1 lbs (3.22kg) CEX models,
fl ange additional
Environmental: NEMA 4X, IP66
Area Classifi cation: Standard: Class I Div 2, Groups A, B, C, D,
Class II Div 2, Groups F & G
CEX Version: Ex d IIC T6
Mounting: Requires one of two threaded mounting fl anges,
ordered separately
? 1”NPT female pipe mount with 3/8” NPT
female cooling air connection
? 1”BSP female pipe mount with 3/8” BSP
female cooling air connection.
Both fl anges contain an integral heat insulating
female thread insert (heat insulating nipple not
required).
公司名稱：南京云聯電氣有限公司
聯系人：葉先生(銷售經理)
電話：+86 025-52791167 52791168
傳真：+86 025-52791169
網址：http://www.ylue.cn
郵箱：njxj888@163.com
QQ：631929870
地址：南京市江寧區雙龍大道1222號同曦國際廣場1號樓8層
郵編：211100
Forney 火焰探測器、美國Forney放大器、Forney火焰放大器、Forney檢測器、Forney火焰檢測器、Forney火焰?zhèn)鞲衅?，F(xiàn)orney火焰繼電器、Forney紫外火焰?zhèn)鞲衅?、Forney處理器、Forney紅外線探頭等
Forney PM-DR-6101E型放大器裝置是一種獨立式的智能控制器，由兩個置于帶蓋底座的印刷線路板（PCB）組成。其中一個PCB包括組合電源，繼電器和輸出/輸入（I/O）接口軟件。另一個PCB包括微處理器，穩定器和信號處理電子設備。整個裝置可以安裝在一個單獨的設備機柜內?？膳溆玫幕饳z探頭有： IDD-II帶過濾的紅外線探頭、IDD-IIU不帶過濾的紅外線探頭、UV-4探頭、DR-6 IDD/UV探頭。
D爐膛火焰探測器Uniflame 95系列
概述：FORNEY UNIFLAME系列火焰檢測器是基于微處理器設計的火焰檢測器，采用了固態的紅外傳感器（IR）、紫外傳感器（UV）和雙傳感器(IR UV)。檢測器均帶有內部火焰繼電器，并可調整 ON/OFF 門檻值，因此不需要遠程火焰放大器。UNIFLAME\95系列檢測器兼有FORNEY DPD火焰檢測器的原理和特性，可以檢測單燃燒器或多燃燒器工況下目標火焰的有或無。UNIFLAME\95系列檢測器檢測目標火焰產生的調制振幅（即火焰的閃爍特性）。在檢測器的設定程序中，選擇可產生最佳火焰ON/OFF分辨率的調制頻率特性。并可手動調節或自動調節來選定合適的調制頻率和檢測器增益。UNIFLAME\95系列檢測器帶有自動編程（自學習）功能；21種火焰閃爍頻率選擇；4個可選編程文件來存儲設定值；還增加了通過使用FORNEY基于WINDOWS95/98/NT的用戶應用軟件的遠程通訊功能。所有的UNIFLAME\95檢測器均需要24VDC電源，配有12芯快裝接頭，有電子自檢功能（不再需要機械快門）。檢測器帶有一個8位數字/字母LED顯示和4個按鈕，便于使用者觀察操作參數和選擇設定值。
應用：
IR型:包括一個紅外火焰?zhèn)鞲衅?，這種傳感器適合于油和煤燃料的情況。UV型:包括一個紫外火焰?zhèn)鞲衅?，這種傳感器適合于氣體燃料和輕油燃料的情況。
DS型:（雙傳感器）包括上述紅外和紫外兩種火焰?zhèn)鞲衅?，這種傳感器適合于多燃料的情況。
Uniflame系列同上安裝附件：機械輔件盤裝法蘭（必須）不論檢測器是直窺式安裝或光纖式安裝，都需要使用盤裝法蘭，盤裝法蘭對外接口為1”NPT內螺紋，材料為硬鋁。萬向接頭（直窺式可選）??檢測器的萬向接頭，是在檢測器安裝好以后用來調整檢測器觀察角度的。隔熱管（直窺式必須）隔熱管，是阻止熱量從發熱的觀察管傳到檢測器，同時將檢測器同大地電氣絕緣。相應的觀察管同安裝法蘭一起訂購。石英視窗（直窺式可選）石英視窗，當檢測器需要密封或連接時要用到，石英視窗阻擋了爐子的壓力、熱氣體和煤灰，使之無法接近檢測器或污染鏡片。規格是1英寸U.S.標準錐形螺紋。需要封密時，用一個1英寸的三通連接，以便通冷卻風。光纖組件（光纖式必須）光纖組件包括外導管組件，內導管組件，光纖組件，爐壁安裝組件。在燃燒器結構復雜和多火嘴燃燒的鍋爐中，使用光纖組件可將火焰“閃動”信號通過光纖傳輸?shù)綘t外，便于檢測器的監測。電氣輔件檢測器電纜FORNEY提供UNIFLAME\95系列檢測器專用的12芯箔制全屏蔽電纜。這種電纜包括6根＃18AWG和4根#22AWG線，加上一對#22AWG雙絞線。電纜外套是經過處理的聚烯烴材料，（阻燃，低，零鹵素）最大直徑0.43”(10.9mm)。每個檢測器最長電纜可達1000英尺。這種生膠電纜需要下面所述的快裝接頭?？煅b接UNIFLAME\95系列檢測器出廠自帶12芯電纜陽接頭，F(xiàn)ORNEY可提供與之匹配的電纜陰接頭，便于現場安裝。參照航空插頭附件說明書。帶有適配接頭的電纜FORNEY提供的預制12芯電纜，長度可預定，出廠時帶陰接頭。該附件長度范圍從10英尺（3m）到300英尺（91m）。接線盒組件如果需要遠程通訊，UNIFLAME檢測器和控制室之間的距離超過200英尺（61M），那么每個檢測器需接一個接線盒。在接線盒中，兩根通訊線必須同12芯電纜分開接，在循環回路中，以多點串接方式（菊花鏈）連接到每個檢測器上，最后到計算機上。
FORNEY接線盒組件，長度范圍從3到30英尺（0.9到9.1米），提供了便利的接線方式。在接線盒的一端有快裝接頭連接到UNIFLAME檢測器。FORNEY 12芯電纜出廠時帶有快裝接頭，柔性電纜，可連接到接線盒中另一則的端子上。端子可連接14AWG線，用壓入型夾鉗連接器可快速安全連接。通過接線盒，安裝人員可連接所有接線，但是FORNEY 12芯電纜中到達燃燒器管理系統中的兩根線不連接。來自檢測器的兩根通訊線必須同上下接線盒連接，最終通過兩芯通訊電纜到達計算機。24VDC電源FORNEY提供24VDC電源，用于95系列火焰檢測器。
