一、簡介

 803SA是用FPGA實現的八口輸出單機控制器，多控制8192點。有三個按鈕和LCD顯示屏，便于設置操作。具有交流同步功能，能接DMX控制臺。

二、可控芯片類型

 目前可以控制的驅動芯片有LPD6803、LPD8806、LPD6812、LPD6813、LPD1882、LPD1889、LPD1883、LPD1886、DMX512、HDMX、APA102、APA104、P9813、P9823、LD1510、LD1512、LD1530、LD1532、UCS6909、UCS6912、UCS1903、UCS1909、UCS1912、WS2801、WS2803、WS2811、DZ2809、SM16716、TLS3001、TLS3002、TM1812、TM1809、TM1804、TM1803、TM1914、TM1926、TM1829、TM1906、INK1003、DM412、BS0825、BS0815、BS0901、LY6620、DM412、DM413、DM114、DM115、DM13C、DM134、DM135、DM136、74HC595、 6B595、MBI6023、MBI6024、MBI5001、MBI5168、MBI5016、MBI5026、MBI5027、TB62726、TB62706、 ST2221A、ST2221C、XLT5026、ZQL9712、ZQL9712HV等。

三線四線(即帶鎖存)的芯片，只能輸出四個端口(即在軟件中只能選擇四條線路一個分控)，每個端口大2048點。

 注意：每個端口多控制的點數只表示控制器的輸出能力，而實際信號能否可靠傳輸?shù)胶?，將取決于燈具的性能、開關電源的EMI、工程現場的總體干擾。

 配套軟件為《LED編制軟件》。

三、性能特點

1、八個輸出端口，多控制8192像素點。每個端口大控制1024點。

2、SD卡支持FAT32、FAT16格式，大容量為64G字節及以上，多允許64個DAT文件。

3、多臺控制器同時上電，可通過交流電源同步。

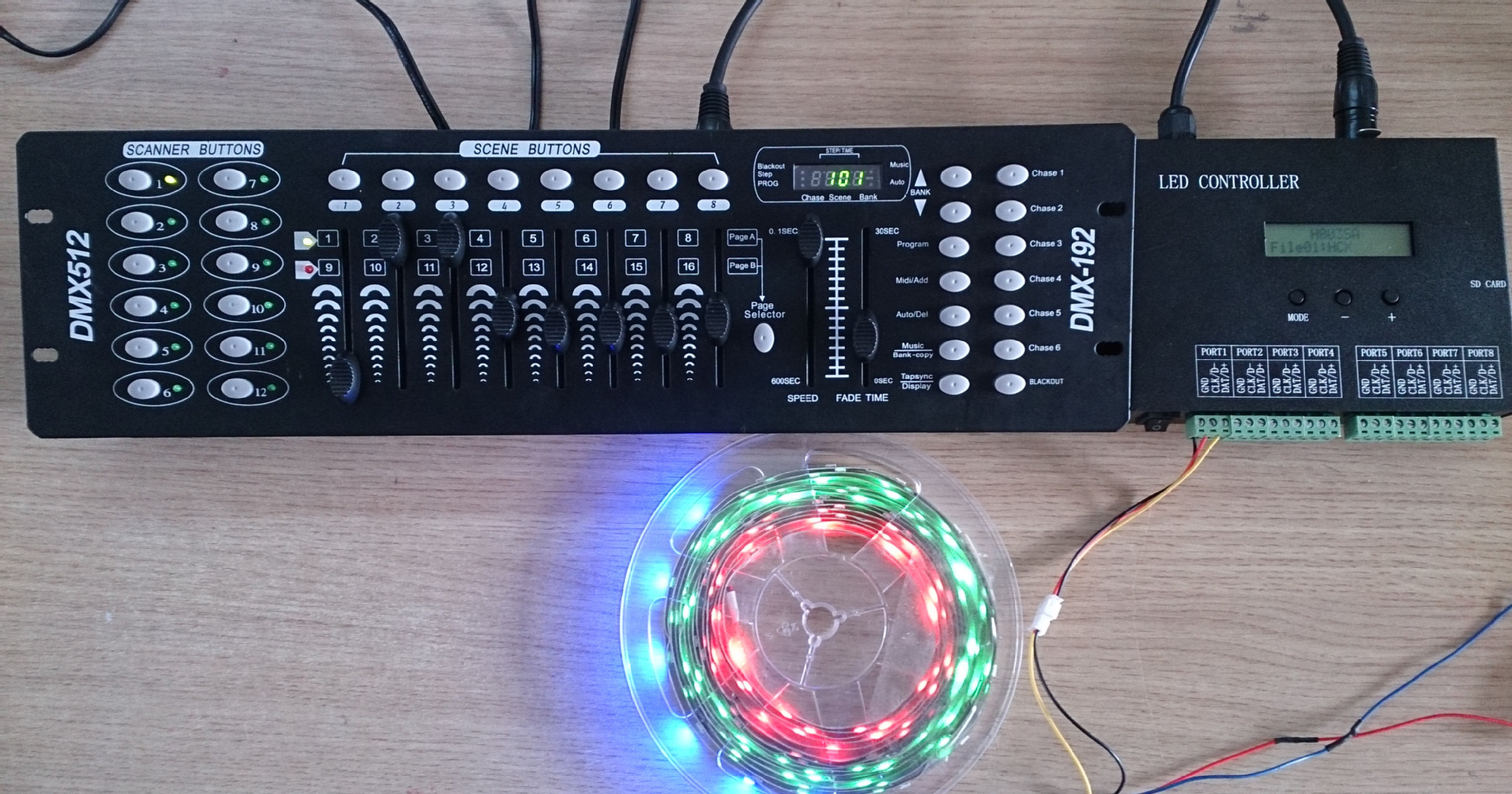

4、能接DMX控制臺，可更換文件，調節速度和亮度，反應速度快。

5、有按鍵和LCD屏，方便設置驅動芯片類型等參數。

6、支持限制上電次數加密功能。

四、特殊功能及LCD提示

1、在亮度顯示頁面右下角，顯示"AC"表示交流供電，有交流同步功能；顯示"DC"表示直流供電，無交流功能；其它顯示表示控制器故障。

2、LCD顯示"Please insert SD"，表示未插入SD卡，或SD卡未插好。

3、"Reading...      "表示正在讀取SD卡。

4、"Not DAT File!   "表示SD卡內無有效DAT文件。

5、"Used time over"表示控制器已加密并且使用次數已完。

6、"Port number err "和"Pixel is to much"會一起顯示，表示端口數目錯誤或控制的點數太多。

7、"Init...         "表示SD卡讀取成功，正在進行其它初始化。

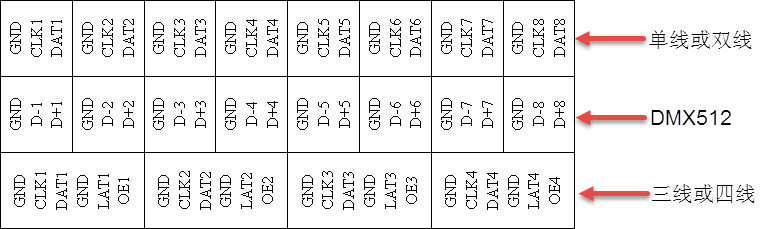

五、控制器接口定義：

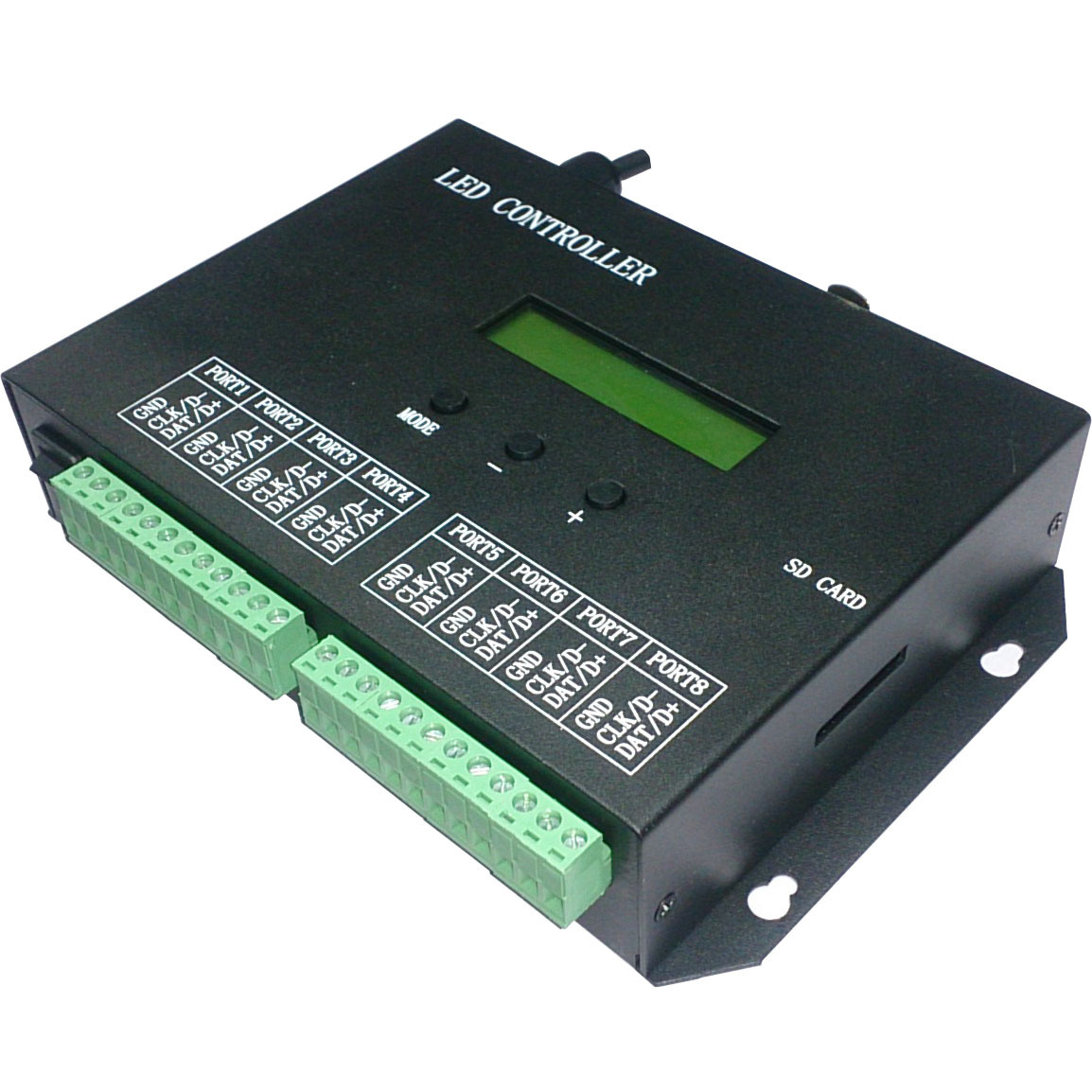

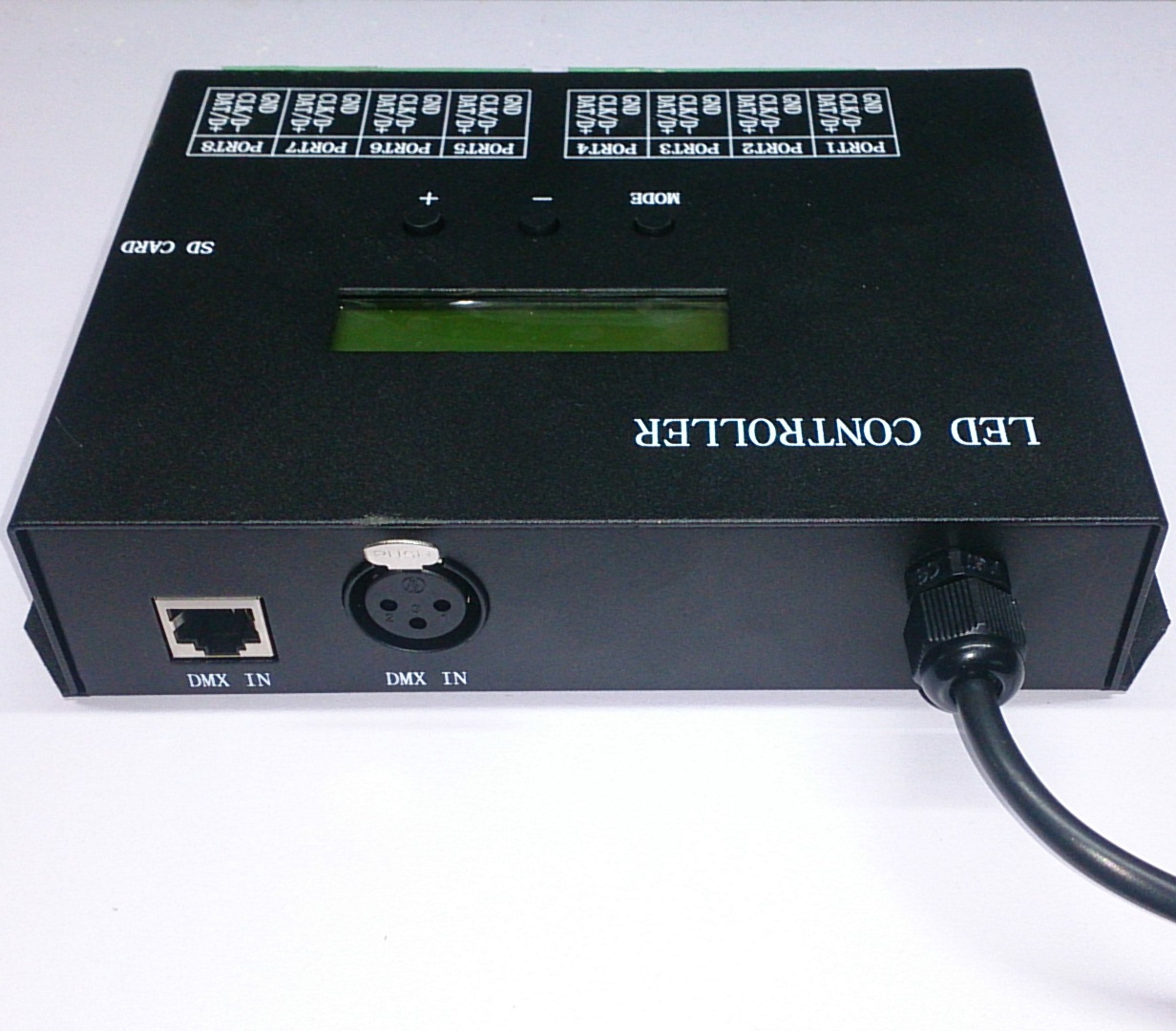

六、產品展示：

七、LED編制軟件

八、保修服務：

本公司承諾所有LED控制器產品免費保修一年（以產品日期標簽為準，撕毀、涂改不保）。

返修產品如出現嚴重銹蝕、機械損壞、IC爆裂、PCB線路燒毀，均不在保修范圍。
