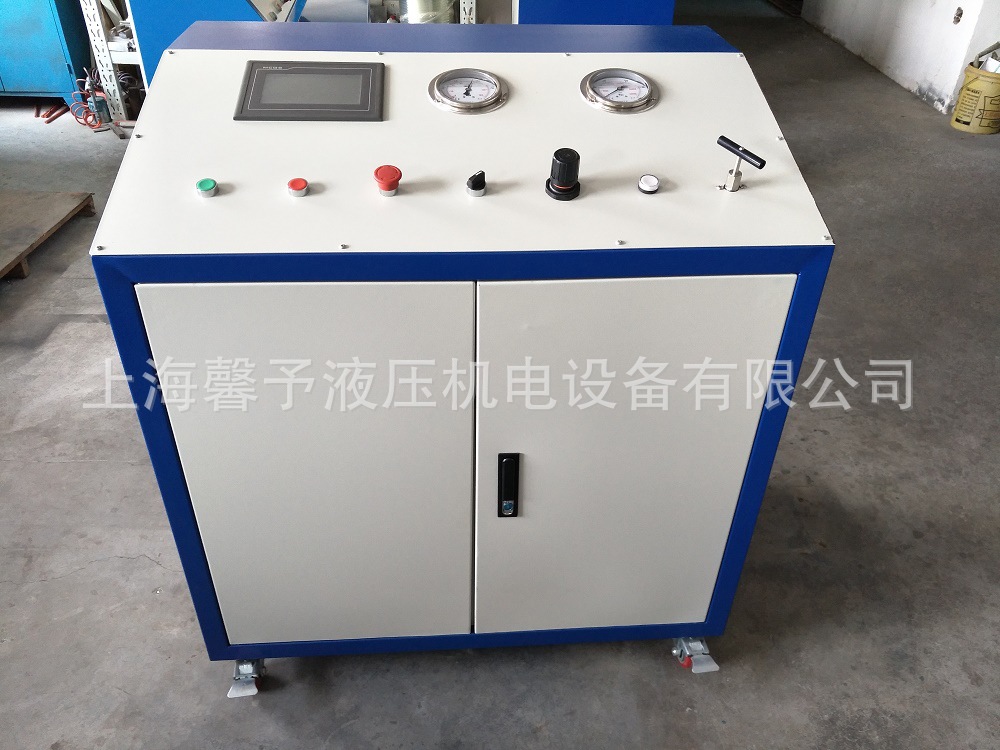

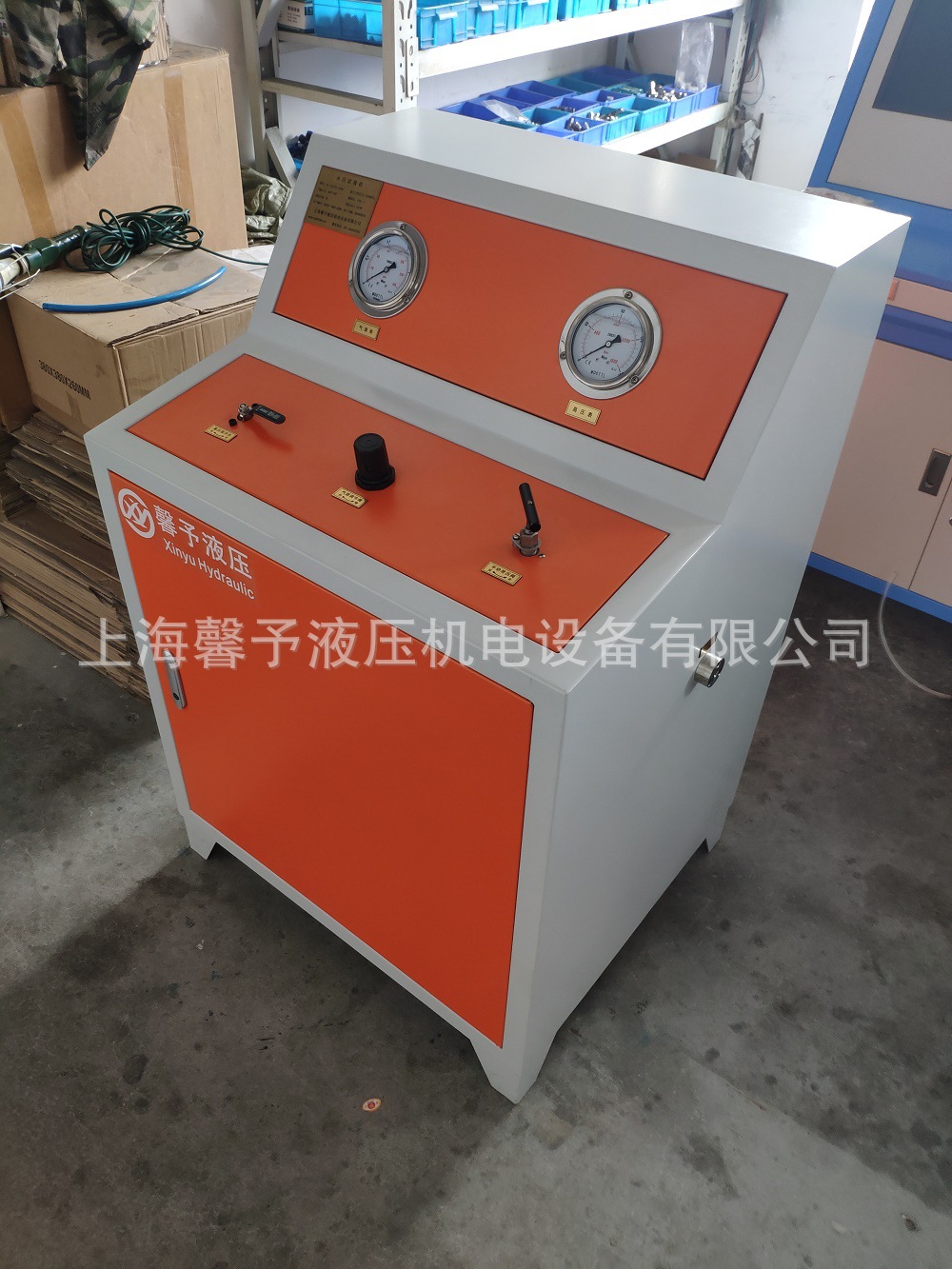

100MPa瓶閥水壓強度試驗臺XY系列閥門水壓靜壓

技術參數

• 設備尺寸：1350x800x1400（長x寬x高mm）

• 測試艙尺寸：MAX.920x800x680（長x寬x高mm）

• 試驗方式：排空-升壓-保壓-泄壓

• 試驗壓力范圍：0～100MPa

• 輸出壓力：136MPa（氣源0.8MPa時）

• 液泵增壓比：170：1

• 壓力測量精度：傳感器±0.5%

• 試驗介質：水

• 輸出流量：Max.0.8L/min（6.8ml/cc）

  設備簡介： 氣瓶水壓爆破強度試驗機適用于氣瓶或壓力容器的爆破變形量和屈服壓力測試，通過壓力-進水量-時間曲線來自動判斷爆破壓力值，并找出屈服點。  選型參數： 型號 控制方式 工作壓力 （MPA） *流量 (Lmin) 油箱容積 （L） 實驗介質 尺寸 重量 (Kg) XY-HPD-30 手動/氣動 30 1.5 10 水/乳化液/油 400x320x500 25 XY-HPD-70 手動/氣動 70 0.6 10 水/乳化液/油 400x320x500 25 XY-HPD-100 手動/氣動 100 0.5 10 水/乳化液/油 400x320x500 25 XY-HPD-80 氣動 80 1.5 10 水/乳化液/油 400x320x500 25 XY-HPD-160 氣動 160 0.7 10 水/乳化液/油 400x320x500 25 XY-HPD-200 氣動 200 0.4 10 水/乳化液/油 400x320x500 30 XY-HPD-300 氣動 300 0.4 10 水/乳化液/油 400x320x500 30 XY-HPD-400 氣動 400 0.4 10 水/乳化液/油 400x320x500 30 序號 項目要求 性能指標 備注 1 被試對象 各種管件或壓力容器 3 功能 水壓爆破試驗、靜壓爆破試驗 4 試驗介質 水/氣體/液壓油 5 增壓方式 255倍氣液增壓泵 6 工作壓力 試驗壓力150-200mpa 7 壓力傳感器精度 ±0.5%FS 壓力表、計算機雙顯示壓力、觸摸屏 8 電源 交流220V 9 介質，環境溫度 室溫 根據實際工況 10 高壓試驗接口 高壓接口   高壓快插接頭 11 驅動氣源壓力 0.6-0.8MPa 不低于1.0m3/min 12 控制方式 計算機封閉控制、PC機直接數字調節控制試驗臺 采用美國Labview10.0軟件，具有動態顯示和自動記錄保存試驗次數、壓力、試驗波形的功能，方便查詢和打印輸出。 13 箱體尺寸 約2000mm*700mm*1300mm
