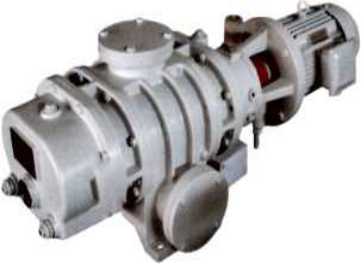

ZJ型羅茨真空泵

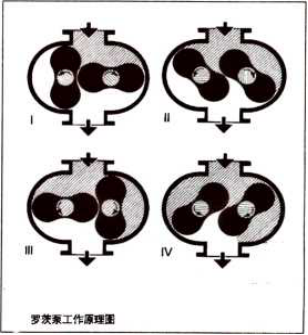

上海建鶴真空設備有限公司生產的zj系列羅茨真空泵是一種容積式真空泵，又稱機械增壓泵，是目前獲得中、高真空的主要抽氣設備之一，它是利用兩個8字形轉子在泵殼內作同步轉動，從而完成吸氣和排氣。
該系列羅茨真空泵的優點是在較低入口壓強下具有較高的抽氣速率，而且可以達到相對高的極限真空。由于該泵適用于抽氣的主要零件如泵殼、轉子和端蓋之間無相對運動接觸，所以該泵運行性能穩定，使用壽命長，維護費用小。目前這種泵普遍應用于真空冶煉、真空焊接、真空澆鑄、真空噴涂、真空干燥、真空動力實驗以及化工制藥、電真空器件制造壽在該型泵所能達到的真空范圍內的各種真空處理。
1、轉速高、容積效率高。結構簡單、操作、維護方便。
2、轉子被鎖緊，無軸向串動現象。
3、采用高精度傳動齒輪、軸承和良好的動平衡，確保產品的噪聲低、運轉平穩。
4、可與各類前級泵配套，可廣泛應用于各類工藝范圍。
主要參數H
型號 | 抽氣速率 L/S | 極限壓力 Pa | 轉速 r/min | 口徑mm | 重.Kg | 配用電機 功率Kw | 推薦配用前級泵型號 | |
進氣口 | 排氣口 | |||||||
ZJ-70 | 70 | 6X102 | 2870 | 80 | 50 | 100 | 1.5 | 2XZ-8.2X-15 |
ZJ-15OA | 150 | 6X102 | 2900 | 100 | 100 | 215 | 3 | 2XZ-15.2X-30A |
ZJ-3OO | 300 | 6X102 | 1450 | 150 | 150 | 480 | 4 | 2XZ-30A.2X-70A |
ZJ-600 | 600 | 6X102 | 2900 | 150 | 150 | 503 | 5.5 | 2XZ-70A.ZJ-150A 2X-30A |
ZJ-12OOA | 1200 | 6X102 | 1450 | 300 | 300 | 1580 | 11 | ZJ-150A.2X-30A ZJ-300.2X-70A |

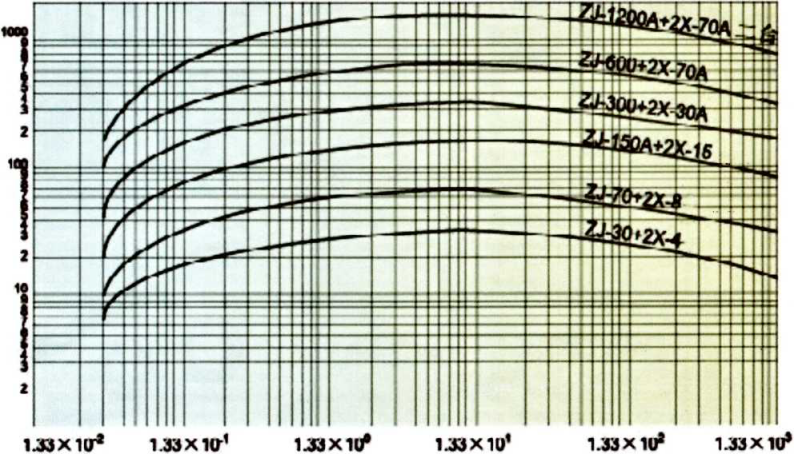

曲線圖
